軌道交通車輛應用越來越廣，對其要求也越來越高，例如高速運行、沿海地區運用時的防腐蝕以及為了進一步提高性價比而降低簧下重量等，傳統金屬材料已難以滿足這些特殊的使用要求，急需新材料來取代。鈦合金材料的許多優越性能很適合用于軌道交通車輛，但由于價格的原因，一直未進行這方面的嘗試。隨著電解法制備海綿鈦即將實現工業化，海綿鈦成本越來越低，加之我國鈦資源豐富，因此，鈦合金材料應用在軌道交通車輛的前景可期。

目前我國高速動車組***高運行速度為350km/h（預留380km/h）。速度越高，輪軌間的動作用力就越大，輪軌磨耗也就越嚴重，舒適性也越差。在速度不變的條件下，降低輪軌間的動作用力行之有效的辦法就是降低車輛的軸重，這其中尤以降低簧下重量效果***為顯著，見經驗公式（1）。

垂向動態附加載荷(1)

式中：一運行速度，km/h；a一線路缺陷，mm；一線路剛度，n/m；m一簧下部分重量，t。

軌道車輛的簧下重量對車輛的動力學性能有著重要的影響，簧下部分主要包括部分電機（軸懸式機車）、輪對、齒輪箱和軸箱等。

目前在國內運用比較多的CRH3、CRH380B及CRH380BL軸重也都是17toUIC（國際鐵路聯盟）規定，車輛運行速度不小于250km/h時，軸重不大于17t。既要考慮強度和剛度要求，還要考慮低溫韌性，同時在低溫運行條件下還要考慮乘客的防寒、防凍，也就是車輛的保溫性能要好，這些都是車輛軸重的約束條件，很多零部件都經過優化設計才使軸重達到這個設計要求，進一步輕量化難度非常大，且潛力有限，因此，急需高強度、密度小的新材料來取代傳統材料。

鈦合金密度4.5g/cm3，為鋼密度的57％，強度與鋼相當，替換鋼材減重43％，是比強度***高的金屬材料，等強度替換鋁合金減重20％~30％；同時鈦合金材料本身具有較好的阻尼，在傳力、衰減振動和衰減沖擊方面應該有所作為田隨著高速動車組在我國海南島內開行，腐蝕問題開始暴露，如受電弓及其上的彈簧等。這些零部件都直接暴露在含鹽量高、濕度大的空氣中，且受電弓受流電壓為25kV，電流通過時，溫度很高，也加劇了其腐蝕速度。目前這些零部件都是由鋼材制成，成型后涂防銹漆，不能從根本上解決問題。

因此，從鈦合金材料的性能出發，分4方面對其在軌道交通車輛上的應用進行可行性分析和展望。

鈦合金在軌道交通車輛中的應用展望

鈦合金彈簧

與鋼彈簧比，鈦合金彈簧具有6個優勢：(1)重量輕；(2)強度高；(3)阻尼性好；(4)工作溫度范圍廣：一50℃~300℃；(5)工作應力低；(6)耐腐蝕。

更重要的是鈦合金材料的斷裂韌性也比較合適，當以減小彈簧體積作為設計依據時，σ/G值（式中：σ一彈簧工作應力，Pa；G一材料剪切模量，Pa）可以作為選用材料的判據。鈦合金材料的剪切模量比鋼材小，因此，所需彎成的圈數比鋼質彈簧少，這也進一步降低了鈦合金彈簧重量。

鈦合金材料耐蝕性好、維護成本低，會延長使用壽命。海水中電位0.09v，其在大氣、雨水、海洋中腐蝕速率為0，見表1。軌道交通車輛中轉向架及受電弓上的零部件絕大多數都直接暴露在外，除了涂一層防銹漆外沒有任何其他庇護，鈦合金材料的耐蝕性也比較適合用在軌道交通車輛上，尤其適合運用于沿海一帶的軌道交通車輛上。

運用現代企業管理方式及多年積累的企業文化，先后與國內外30余家知名企業建立了配套關系，如中壓電器生產線焊接組裝用翻轉工裝， 諾基亞手機生產線配套工裝夾具，鋼鐵研究總院光譜分析儀鑄鋁外殼、沖擊試驗機，北京不銹鋼異型件加工，北京不銹鋼零件加工，空氣濾芯沖壓模具。

在軌道交通車輛中，比較重要的彈簧基本都采用51crV4或制成，如高速動車組及機車上二系彈簧等，其性能見表2。

圖1是用TB6鈦合金試制成的用于CRH3高速動車組的一系簧（包括內簧和外簧），經理論計算和檢測各項指標均符合動車組的使用要求。以外簧為例，重量由原來鋼彈簧的32.26kg降低為鈦合金彈簧的18.29kg，減輕了43.3％。目前，鈦合金彈簧正在進行200萬次的疲勞試驗。因?yàn)槭侨〈辖痄搹椈?，不僅各向剛度（包括垂向和橫向）要與原彈簧一致，而且還要與原彈簧安裝結構完全一樣，應力也要小于原鋼彈簧，以確保使用壽命不低于原鋼彈簧，其設計難度顯然大于彈簧的新設計。

圖一：TB6鈦合金彈簧                                     圖二：ZTC4鈦合金葉輪

從文獻檢索可知，鈦合金彈簧尚未用于軌道交通車輛，但2001年就在汽車領域得到了成功應用。

從鈦合金彈簧試制情況看，與傳統鋼彈簧的加工工藝及流程基本相同，因此，可有效利用原有加工設備，但也有差別，如熱卷溫度及如何控制鈦合金彈簧的回彈量等?，F(xiàn)在***缺的是鈦合金彈簧材料的有關疲勞壽命數據，目前正著手這方面的試驗研究。

軌道交通車輛一般按30年壽命設計，因此，像一系彈簧這些重要零部件也是按30年的設計壽命計算的，這與汽車的要求不同。

鈦合金葉輪

在-253℃~550℃溫度范圍，鈦合金具有較高的強韌性，比較適合制造內燃機車柴油機的增壓器葉輪和汽輪機葉輪，見表3。

圖2為ZTC4材料用真空離心澆鑄技術鑄造的葉輪。原葉輪材料為2618，材料性能滿足表4要求（試驗溫度23℃±5℃）。由表4可知，鈦合金ZTC4鑄造性能無論是強度、硬度還是伸長率都完全滿足葉輪的性能要求。鈦合金葉輪試制后，下一步將開展測試，尤其要進行模擬運行工況下的疲勞試驗，以檢驗鈦合金的鑄造工藝和材料的疲勞性能。

鈦合金軸箱

在軌道交通車輛行業，把套在軸頸上連接輪對和轉向架構架或二軸車車體的部件簡稱為軸箱。其作用是把車體及構架重量和載荷傳遞給輪對，潤滑軸頸，減少摩擦，降低運行阻力。軸箱與車軸直接通過軸承相連，輪軌動作用力由鋼軌直接傳遞給車輪、車軸后，又未經任何衰減傳遞給軸箱，因此，軸箱重量屬典型的簧下重量，其輕量化尤其具有重要意義。

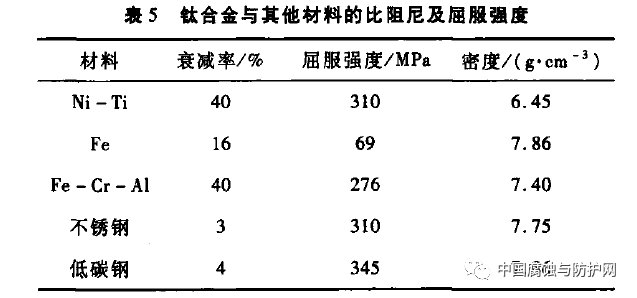

現階段我國軌道交通車輛軸箱普遍采用鑄鐵或鑄鋼，如機車軸箱采用c級鑄鋼，抗拉強度不小于620MPa，屈服強度不小于4巧MPa，伸長率不小于22％。鈦合金與其他材料的比阻尼及屈服強度見表5。顯而易見，鈦合金材料性能優勢突出，完全可滿足使用要求，但價格偏高，因此，要著重考慮性價比。

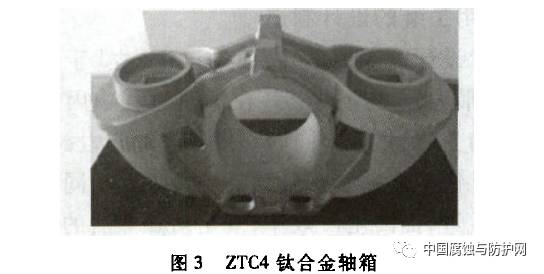

按照等強度和等剛度設計原則，采用TH一Ti321鈦合金材料鑄造的軸箱如圖3所示，其性能滿足TB/T2942一1999中C級鑄鋼的技術要求，重量約為原鑄鋼軸箱的53％，有效地降低了機車的簧下重量。由于鈦合金材料鑄造性能的特點，鈦合金軸箱運用真空離心澆鑄技術制作完成，這與普通的鑄鐵、鑄鋼的鑄造技術大不相同，目前正在進行疲勞試驗。預計裝車后會明顯改善機車的動力學性能，提升鐵路機車運行的安全性和舒適性。

鈦合金車鉤、緩沖器和牽引桿

目前我國貨車占車輛的絕大多數，其車鉤主要類型為13號車鉤系列，約占95％以上，材料均為ZG25MnCrNiMoo由于車型不同，車鉤承受的拉壓力也不同，因此，各型號車鉤采用了不同的熱處理方式。13C型車鉤采用正火+回火工藝，13E和13A型車鉤均采用調質處理工藝。用于重載牽引的巧號轉動車鉤和17號固定車鉤的材質同樣是ZG25MnCrNiMo，但采用淬火+回火的熱處理工藝。其材質性能為：Rm＞827Mpa、Rp＞689MPa、伸長率δ≥14％、斷面收縮率Ψ≥30％、Akv≥（一40℃）27J。

緩沖器能耗件材料分為摩擦、彈簧、橡膠及液壓4種，如果緩沖器本身采用鈦合金材料，不僅能承受各種縱向（即車鉤方向）載荷，且能利用鈦合金材料的阻尼特性（見表5）耗散一部分縱向動載荷，這對減小列車的縱向沖擊是非常有利的。機車牽引桿有的采用25CrM04無縫鋼管，屈服極限400MPa、材料彈性模量210GPa、材料泊松比0.3、材料密度7850kg/m3。

由此可見采用鈦合金材料完全可滿足車鉤、緩沖器及牽引桿的使用要求，但成型卻是問題，因?yàn)檫@些鑄件的零件尺寸都比較大，要投入新的設備?，F(xiàn)在的車鉤、緩沖器都是鑄造成型，牽引桿有鑄造也有鍛造的還有利用無縫鋼管制造的。因此，現階段僅僅是展望，還未開始試制。隨著技術的發展，成型應該不會成為限制鈦合金制成這些零件的因素。

結論

（1）軌道交通車輛發展到新階段受到各種條件的限制，采用新材料是必然的、也是迫切的，否則很難滿足使用要求，且這個市場潛力巨大。

（2）鈦合金材料的很多優越性能都是軌道交通車輛所需的，本文4個方面的展望還只是探索，還有很多應用等待開發，其可靠性更需得到驗證。

（3）從調研情況看，軌道交通車輛市場沒有壁壘，目前的限制條件就是價格，即鈦合金零部件性價比是否合適?？煞?步走：******行鈦合金材料的性能試驗及相關零部件試驗，為批量應用摸索和積累經驗，到技術相對成熟，成本降低后再批量應用，而不是等成本降低后再投人研究。

（作者：黃志輝1    王超２   孫龍生２   周杰２

１西南交通大學牽引動力******重點實驗室；２沈陽泰恒通用技術有限公司）
